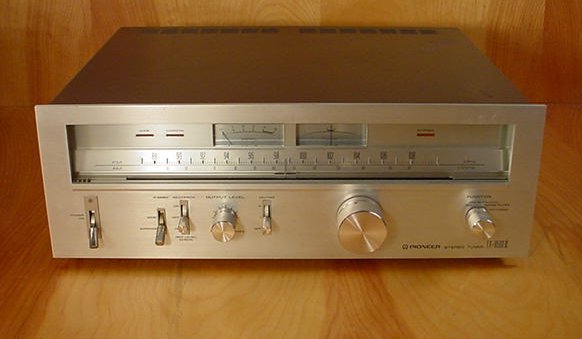

Pioneer TX-9500 MK II
DER Analog-Tuner aus den Siebzigern.
Empfang und Klang vergleichbar dem legendären “FM 2000” von Klein & Hummel.
Pioneer TX-9500 MK II
Prinzip Super mit Dreifachmischung – Dreifachsuperhet.
| FM Tuner 400 Hz Alignment Tone RF Sensitivity 8.8 dBf 300 Ohm Binding Posts 75 Ohm Binding Posts 50 dB quieting sensitivity, Stereo 36.1 dBf 50 dB quieting sensitivity, Mono 13.2 dBf THD, Mono 0.07% THD, Stereo 0.25% Signal to Noise Ratio, Mono 82 dB @ 1000 uV, 65 dBf Signal to Noise Ratio, Stereo 77 dB @ 1000 uV, 65 dBf IF Bandwidth(s) Wide, Narrow Capture Ratio 2 dB Narrow Capture Ratio 0.8 dB IF Image Rejection 120 dB IF Rejection 120 dB Stereo Subcarrier Rejection 62 dB Alternate Channel Selectivity (wide or normal) 35 dB Alternate Channel Selectivity (Narrow) 85 dB Spurious Rejection 110 dB AM Carrier Rejection 65 dB Stereo Separation at 1 kHz 50 dB (45 dB narrow) Mono Switch Signal Strength Meter Center Tuning Meter Multiplex Filter (Hi-Blend) Stereo Lamp Wide-Narrow Bandwidth Lamp(s) Both wide and narrow indicators Multipath Listen Muting Switch Two Stage Output Level Adjustment Yes, both fixed and variable output jacks on rear deck 25 uS Deemphasis Switch (Dolby Associated) On rear deck Station Markers Four mechanical “pips” Oscilloscope X-Y Outputs Zitate US Tuner Museum: |
Abmessungen (BHT) 420 x 145 x 320 mm
Nettogewicht 9 kg General Description:
Rarity Rare
Matching Integrated Amplifiers SA-9500-II
Silver Face
Channels Two
IC Count 15
FET Count 5
Transistor Count 12
Diode Count 19
Power Consumption 25 watts
Der Tuner verfügt über drei Oszillatorsysteme auf drei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen.
